обеспечивают высокую эффективность при работе с пропаном, бутаном, безводным аммиаком и
другими сжиженными газами. Они идеально подходят для разгрузки железнодорожных вагонов.
| Производительность | 209 м3/час |
| Электродвигатель мощностью | 30.0 кВт |
| Рабочее давление | 25 бар |
| Дифференциальное давление | 10 бар |
| Длина | 1622 мм |
| Ширина | 834,5 мм |
| Высота | 1328 мм |
| Вес | 990 кг |
| Щит эл. управления | До 30.0 кВт |
Описание

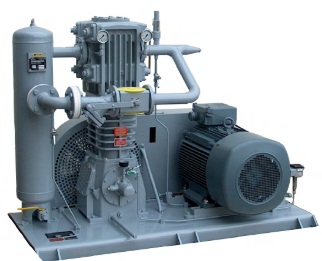

Безмаслянные газовые компрессоры Blackmer обеспечивают высокую производительность при работе с пропаном, бутаном, безводным аммиаком и другими сжиженными углеводородными газами. Они идеально подходят для разгрузки железнодорожных цистерн, заполнения и разгрузки газовозов, а также рекуперации пара. Эти одноступенчатые поршневые компрессоры обеспечивают максимальную производительность и надежность в самых тяжелых эксплуатационных условиях.
Все подвергающиеся давлению части изготовлены из ковкого чугуна для большей термической и механической устойчивости. Конструкция обеспечивает простоту техобслуживания и удобный доступ ко всем компонентам. Имеются модели с производительностью от 11 до 212 м3/ч с давлением до 29 кгс/см2.
НАИМЕНОВАНИЕ И ОБЪЁМ ПОСТАВКИ ОБОРУДОВАНИЯ
| Артикул № | Наименование |
|
21.1601 |

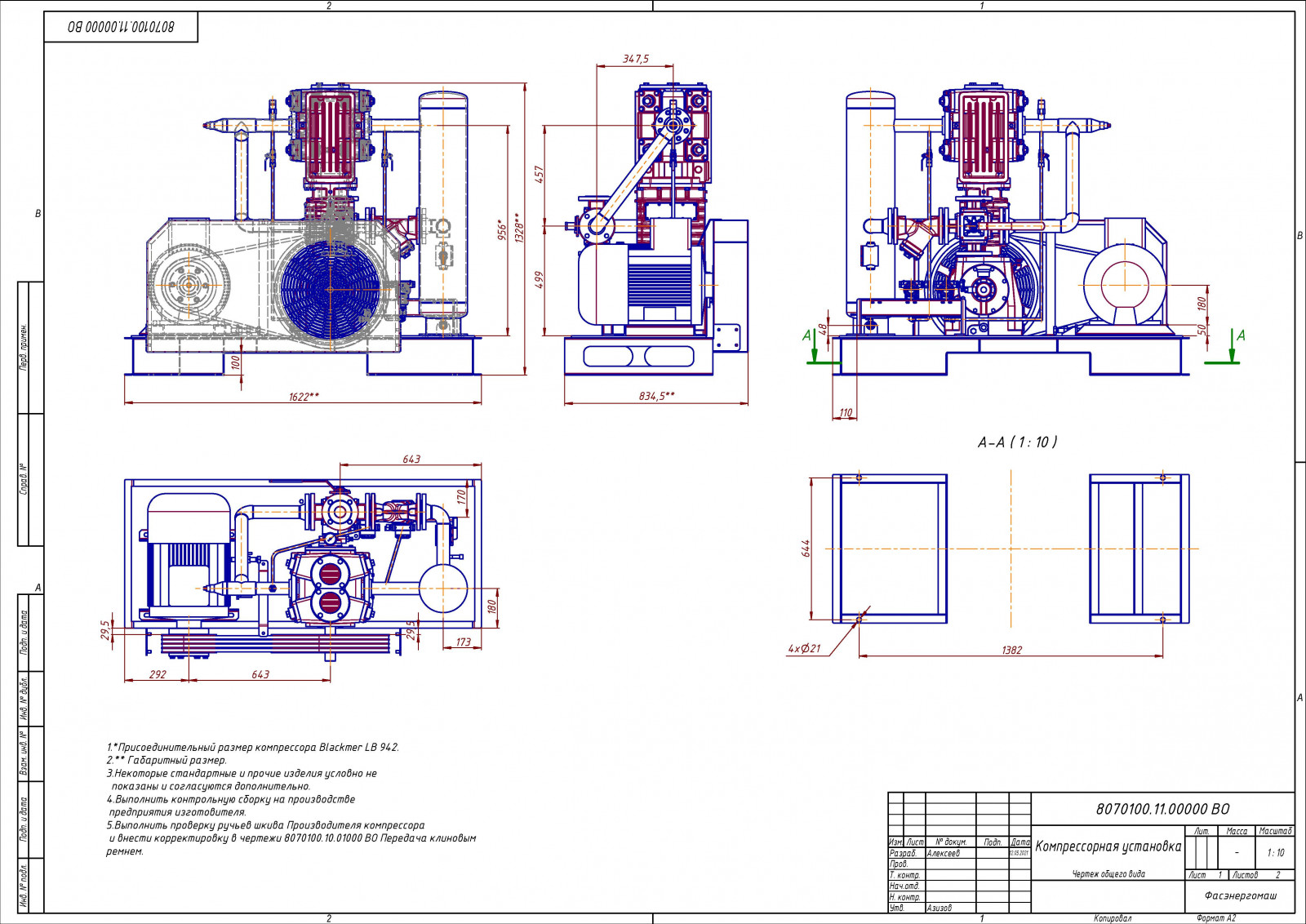

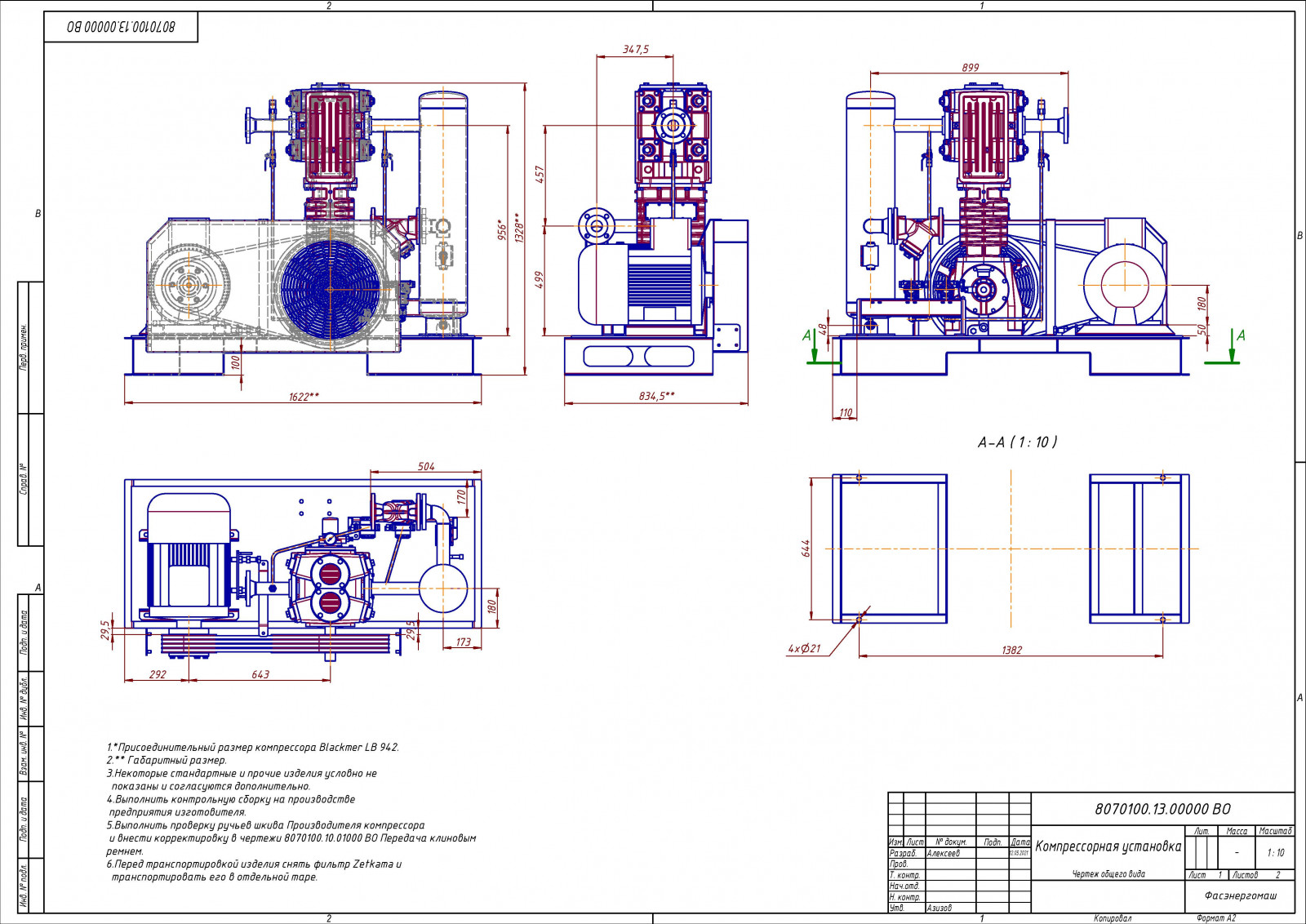

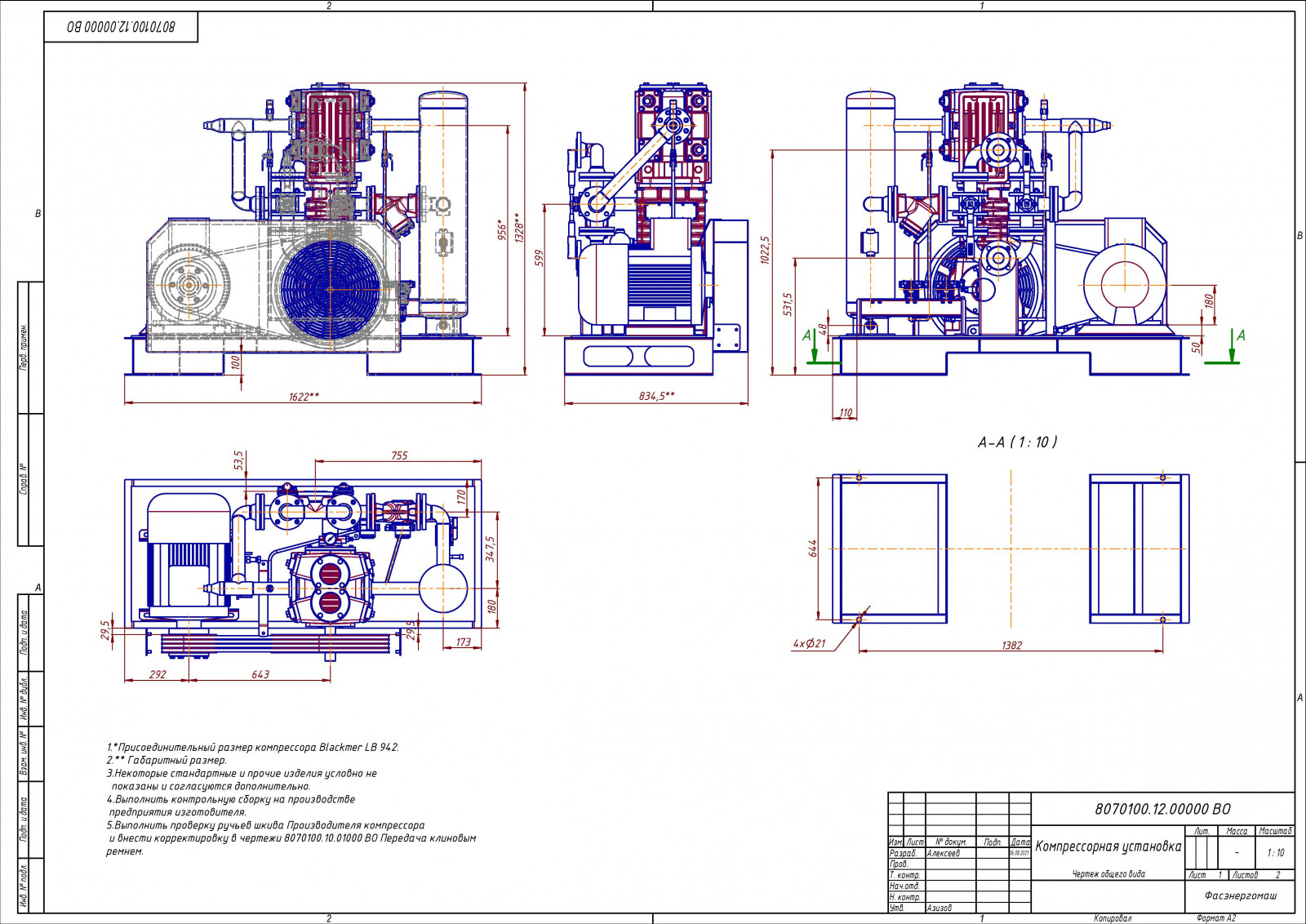

Компрессорный агрегат Blackmer LB-942, 209 м3/ч Электродвигатель 3 фазы, 380 В, 30.0 кВт, ременная передача; Отсекатель жидкой фазы с датчиком уровня; Предохранительный клапан; Манометры. Все оборудование комплектно собрано на общей раме, огрунтовано и окрашено. |
|
21.1601/1 |
Комплект всасывающего и напорного трубопровода С фильтром грязеуловителем, с 4х ходовым краном DN50 для направления потока газа. Предусмотрена возможность установки датчика температуры в напорном газопроводе. |
| Функции | |
| 21.1004 | Комплект оборудования для измерения и контроля давления масла в компрессоре. Комплект оборудования в составе: датчика давления во взрывобезопасном исполнении, комплекта соединительных фитингов, шарового крана, импульсной трубки. Ответный программируемый прибор датчика давления с цифровой индикацией включен в базовую комплектацию щита электроуправления. |
| 21.1002 | Комплект оборудования для измерения и контроля давления газа на входе в компрессор. Комплект оборудования в составе: датчика давления во взрывобезопасном исполнении, комплекта соединительных фитингов, шарового крана, импульсной трубки. Ответный программируемый прибор датчика давления с цифровой индикацией включен в базовую комплектацию щита электроуправления. |
| 21.1003 | Комплект оборудования для измерения и контроля газа на выходе из компрессора. Комплект оборудования в составе: датчика давления во взрывобезопасном исполнении, комплекта соединительных фитингов, шарового крана, импульсной трубки. Ответный программируемый прибор датчика давления с цифровой индикацией включен в базовую комплектацию щита электроуправления. |
| 21.1001 | Комплект оборудования для измерения и контроля температуры газа на выходе компрессора. Датчик температуры во взрывобезопасном исполнении для установки в напорный газопровод. Ответный программируемый прибор с цифровой индикацией включен в базовую комплектацию щита электроуправления. |
|
26.1601 |
Щит электроуправления для компрессорного агрегата производительностью до 209 м3/час. Предназначен для монтажа в помещении вне взрывоопасной зоны, комплектно собран, подготовлен к подключению электромотора мощностью до 30,0 кВт с системой плавного пуска. Укомплектован ответными приборами для подключения ниже следующих датчиков: контроля минимального давления газа во впускном газопроводе, контроля максимального давления газа в напорном газопроводе, контроля минимального давления масла компрессора, контроля температуры газа в напорном газопроводе. Имеет шину подключения внешней кнопки «ПУСК-СТОП», сигнальной линии от датчика предельного уровня газового конденсата в отсекателе, внешних сигналов «Загазованность» и «Пожар», внешней звуковой и световой сигнализации. На наружной панели щита выведена световая сигнализация «Авария» по каждому датчику, общий сигнал «Авария», кнопка разблокировки сигнала «Авария», световая сигнализация наличия электрической сети. |
| Комплектующие: | |
| 21.1006/3 | Металло-рукав DN 40 PN40 L=1,0м (компл. 2 шт.) |
