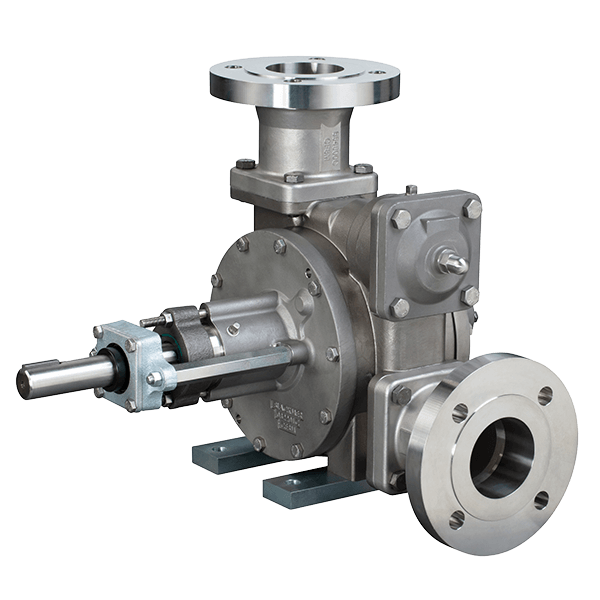

Пластинчато-шиберные насосы Blackmer серии SNP 2-3

Пластинчато-шиберные насосы Blackmer серии SNP 2-3"

Насосы серии SNP, которые являются частью линейки шиберных насосов из нержавеющей стали, способны удовлетворить эти требования, поскольку они обеспечивают гибкость, необходимую для работы с чистыми, неагрессивными жидкостями при различных температурах, давлении и вязкости. Это позволяет использовать их в различных приложениях для загрузки / разгрузки и перекачки, а конструкция модели SNP из нержавеющей стали делает ее идеальной для работы с различными агрессивными или едкими жидкостями, что является решающим фактором при производстве и транспортировке биодизельного топлива. .

Насосы SNP 2- и 3-дюймовые с расходом от 75 до 275 галлонов США в минуту (от 178 до 1040 л / мин) и стандартными рабочими температурами от -25 ° F до 350 ° F (от -31 ° C до 177 ° C) предлагают наилучшие комбинированные характеристики стабильной высокой производительности, энергоэффективности, безотказной работы и низких затрат на техническое обслуживание.

Выгода.

Используя уникальную конструкцию Blackmer с раздвижными лопастями, роторные насосы объемного типа обеспечивают наилучшее сочетание таких характеристик, как устойчивая высокая производительность, энергоэффективность, безотказная работа и низкая стоимость обслуживания. Неметаллические детали увеличивают срок службы и долговечность насоса и позволяют ему выдерживать периодический сухой ход.

Принцип действия.

Пластинчато-шиберные насосы Blackmer серии SNP 2-3"


Особенности и преимущества:

  • Конструкция из нержавеющей стали 316 с металлизированными углеродными подшипниками скольжения и неметаллическими лопатками для увеличения срока службы при работе с агрессивными продуктами.
  • Использование в насосе неметаллических скользящих лопаток и реверсивных угольных дисков снижает трение и исключает истирание.
  • Дополнительное промышленное механическое уплотнение с конструкцией из нержавеющей стали, углерода и ПТФЭ.
  • Доступно дополнительное трехкромочное картриджное уплотнение & nbsp;
  • Сальник вала подходит для большинства стандартных конфигураций механических уплотнений на вторичном рынке.
  • Опция с крышкой головки насоса для работы при высоких температурах.
  • Конструкция и работа насоса сводят к минимуму сдвиг и перемешивание.
  • Симметричная опора подшипника обеспечивает равномерную нагрузку и износ для длительного срока службы.
  • Регулируемый предохранительный клапан защищает насос от чрезмерного давления.
  • Преимущества технологии скользящих лопастей:
    • Уникальная конструкция пластинчатого насоса самонастраивается на износ для поддержания расхода.
    • Отличные возможности самовсасывания и сухого хода.
    • Конструкция с лопастями обеспечивает стабильную работу и бесперебойную работу.
    • Простота обслуживания: лопатки можно легко заменить, не снимая насос с трубопроводной системы.
    • Высокая высота всасывания и возможность снятия изоляции.
    • Низкие эксплуатационные расходы и низкие затраты в течение жизненного цикла.


Применение:

Едкие или едкие жидкости:
  • Сахара.
  • Сиропы.
  • Пиво.
  • Свекольный сок.
  • Сидр.
  • Ароматизирующие экстракты.

Насосы Blackmer SNP обычно используются для перекачки различных агрессивных или едких жидкостей, таких как кислоты, рассолы и жидкие пищевые продукты, например, сахар, сиропы, пиво, свекольный сок, сидр и вкусовые экстракты. Во многих насосах, используемых для работы с агрессивными средами, все детали, контактирующие с жидкостью, изготавливаются из нержавеющей стали. Однако в результате контакта металла с металлом часто возникают задиры и заедания, которые могут стать серьезной проблемой при обслуживании. Хотя компания Blackmer использует нержавеющую сталь 316 для всех значимых смачиваемых деталей, лопатки скольжения и реверсивные углеродистые диски являются неметаллическими. Это снижает трение и исключает заедание.

Производительность и технические характеристики


Данные о производительности насоса*

Модель насоса SNP2 SNP2.5 SNP3
Номинальный насос Скорость (об/мин) 640 520 420 350 640 520 420 350 640 520 420 350
л/мин 269 216 174 140 485 386 314 257 999 810 641 538
hp 3.0 2.5 2.0 1.7 6.0 5.0 4.0 3.5 9.5 8.0 6.0 5.2


Максимальные эксплуатационные ограничения.

Модель насоса
Перепад давления
Вязкость* Номинальный расход Температура Рабочее давление Скорость насоса
psi бар ssu cSt л/мин ºF ºC psi бар об/мин
SNP2 150 10.34 40,000 8,500 284 350 177 200 13.79 640
SNP2.5 507 640
SNP3 1,040 640



*Приблизительные значения производительности и мощности (л.с.) основаны на жидкости вязкостью 100 ssu (22 сСт) при перепаде давления 50 фунтов на кв. дюйм (3,45 бар). Обратитесь к характеристикам производительности и мощности при других давлений и вязкости.
Примечание. Для удовлетворения конкретных требований применения могут потребоваться дополнительные материалы конструкции — см. Материалы конструкции Blackmer 104-091.


Общие характеристики.

Доступные модели  SNP2
SNP2.5
SNP3
Номинальный диапозон расхода  SNP2: 46 - 284 л/мин
SNP2.5: 174 - 507 л/мин
SNP3: 341 - 1040 л/мин
Перепад давления 150 фунтов на кв. Дюйм (10,3 бар)
Макс. рабочее давление (MAWP) 200 фунтов на кв. Дюйм (13,8 бар)
Вязкость 0.2 - 6,300 cP
Температура  от -25°F до 350°F (от -31°C до177°C)
Мин/Макс скорость (об / мин) 125 / 640
Первичные материалы конструкции Нержавеющая сталь
Ориентация соединения SNP2 / SNP2.5: Боковой вход| Боковой выход
SNP3: Боковой вход| Верхний выход
Лопастные материалы Duravane
EC Laminate
Доступные сертификаты Гидростатический тест
Тест производительности
Тест NPSH
Материал (фактический или типовой)
Габаритные (только насос или агрегат)


Размеры


Модель насоса   L W H Приблизительный вес
SNP2 Дюймы 16-1/2 11 15 88 фунтов
мм 419.1 279.4 381 40 кг
SNP2.5 Дюймы 18-4/5 11-1/2 16-1/2 120 фунтов
мм 477.8 292 419.1 54.4 кг
SNP3 Дюймы 21 13-3/16 12-1/2 130 фунтов
мм 533 335 317.5 59 кг

Материалы конструкции

Деталь Материал
Цилиндр, головки, дополнительный предохранительный клапан Нержавеющая сталь 316: ASTM A743, CF-8M

Параметры насоса

Параметры Описание
Параметры ориентации Правая рука: ВХОД справа, если смотреть с ведомой стороны
Левая рука: ВХОД слева, если смотреть с ведомой стороны
Параметры портов SNP2 / 2.5: Боковой выход: выход на 180 ° в линию
SNP3: Верхнее выходное отверстие: выходное отверстие смещено на 90 ° относительно входа.
Параметры подключение NPT (резьбовая)
Параметры монтажа Только насос
Установка: насос, двигатель, опорная плита, муфты, ограждения
Параметры уплотнения Одинарное механическое уплотнение Blackmer


Паметры лопасти

Материал Темпратурные ограничения Вязкость
Duravane От -25 до 350 ° F (от -32 до 177 ° C) 0.2 - 4,250 cP
EC Laminate от -25°F до 300°F (-32°C до 177°C) 0.2 - 6,300 cP

Параметры эластомера

Материал Темпратурные ограничения
PTFE - SS Spring от -25°F до 350°F (от -31°C до 177°C)


Комплекты для технического обслуживания

Модель Описание Номер
SNP2 Комплект - Обслуживание 898946
SNP2 Комплект - Обслуживание (jacketed) 898987
SNP2 Ремкомплект 899046
SNP2 Ремкомплект (jacketed) 899087
SNP2.5 Комплект - Обслуживание 898947
SNP2.5 Комплект - Обслуживание (jacketed) 898988
SNP2.5 Ремкомплект 899047
SNP2.5 Ремкомплект (jacketed) 899088
SNP3A Комплект - Обслуживание 898948
SNP3A Kit - Rebuild 899048
