Ключом к универсальности этих насосов является уникальная конструкция лопастного ротора Blackmer, который саморегулируется с учетом износа, обеспечивая стабильную, высокую производительность в широком диапазоне вязкости. Низкие рабочие скорости и непульсирующий поток сводят к минимуму сдвиг и перемешивание жидкости.
Насосы TXV подают больше жидкости за один оборот, чем шестеренчатые насосы с аналогичными отверстиями. А более низкие рабочие скорости означают более длительный срок службы и снижение требований к техническому обслуживанию. Эти насосы стандартно поставляются с бронзовыми лопатками и доступны с портами 2,5 и 3 дюйма.

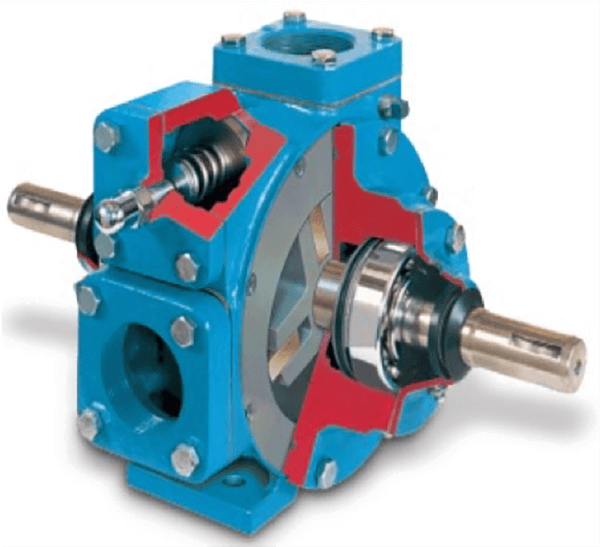

Конструкция.
Насосы Blackmer TXV обеспечивают высокообъемную, низкоскоростную перекачку чистых жидкостей, совместимых с чугунной конструкцией. Для жидкостей, которые плохо работают с механическими уплотнениями, насос TXV — это выход. Они хорошо подходят для густых, вязких жидкостей, которые могут застывать при контакте с воздухом.
Модели насосов TXV доступны с размерами портов 2 1⁄ 2 и 3 дюйма. Стандартная конструкция включает специальную открытую конструкцию ротора, которая обеспечивает легкую промывку, бронзовые лопасти, эластомеры FKM, манжетные тефлоновые уплотнения ПТФЭ, высокотемпературные шарикоподшипники с консистентной смазкой, изолированные от перекачиваемой жидкости, и высокотемпературные прокладочные материалы.
Насос TXV подает больше жидкости на оборот, чем аналогичные шестеренчатые насосы с портами. Более низкая рабочая скорость означает более длительный срок службы и снижение потребности в техническом обслуживании.
Внутренний перепускной клапан TXV защищает насос от повышения давления.
Высокая вязкость.
Насосы TXV идеально подходят для работы с вязкими или чувствительными к сдвигу жидкостями. Ключом к универсальности серии TXV является уникальная конструкция ротора Blackmer со скользящими лопастями, которая обеспечивает устойчивую, высокую производительность в широком диапазоне вязкости. Низкие рабочие скорости и непульсирующий поток минимизируют сдвиг и перемешивание жидкости.
Самовсасывание и возможность сухого хода.
Насосы TXV являются самовсасывающими, и саморегулирующиеся лопасти помогают поддерживать эту способность. Насосы TXV могут работать всухую в течение коротких периодов времени для заправки.
Особенности и преимущества:
- Наружные роликовые шарикоподшипники поддерживают ротор с обеих сторон, создавая стабильную среду для внутренних механических уплотнений.
- Идеально подходит для работы с вязкими жидкостями или жидкостями, чувствительными к сдвигу.
- Специальная конструкция с открытым ротором, обеспечивающая легкость промывки, бронзовые лопатки, эластомеры FKM, манжетные уплотнения из ПТФЭ (только для насосов TXV).
- Механическое уплотнение Blackmer и конструкция на шарикоподшипниках обеспечивают максимальную надежность.
- Внутренние механические уплотнения обеспечивают длительный сухой ход и непрерывную работу с несмазывающими жидкостями.
- Симметричная опора подшипника обеспечивает равномерную нагрузку и износ для длительного срока службы.
- Более низкие рабочие скорости означают более длительный срок службы и снижение требований к техническому обслуживанию.
- Высокопроизводительные возможности, включая самовсасывание и очистку линии.
- Наружные шарикоподшипники изолированы от перекачиваемой среды механическими уплотнениями, чтобы продлить срок службы подшипников и снизить риск загрязнения
- Преимущества технологии скользящих лопастей:
- Уникальная конструкция пластинчатого насоса самонастраивается на износ для поддержания расхода.
- Отличные возможности самовсасывания и сухого хода.
- Конструкция с лопастями обеспечивает стабильную работу и бесперебойную работу.
- Простота обслуживания: лопатки можно легко заменить, не снимая насос с трубопроводной системы.
- Высокая высота всасывания и возможность снятия изоляции.
- Низкие эксплуатационные расходы и низкие затраты в течение жизненного цикла.
Как работает скользящая лопатка Blackmer:
Применение:
Типичные области применения насосов TXV включают: асфальты, смазки, смазочные масла, смолы, патоку, бункерное топливо, чернила и клеи.Производительность и технические характеристики
Характерные скорости потока.
Модель насоса | Скорость насоса |
Производительность насоса при 345 кПа (50 фунтов на кв. дюйм) |
||
---|---|---|---|---|
1,000 ssu (220 cSt) |
5,000 ssu (1,050 cSt) |
10,000 ssu (2,200 cSt) |
||
Об/мин | л/мин | л/мин | л/мин | |
TXV2.5 | 640 | 465 | - | - |
520 | 374 | 374 | - | |
420 | 302 | 302 | 302 | |
TXV3 | 640 | 1,013 | - | - |
520 | 824 | 824 | - | |
420 | 661 | 661 | 661 |
Максимальные эксплуатационные ограничения
Модель насоса | Номинальный расход | Скорость насоса |
Вязкость |
Дифф. |
Рабочее давление |
Температура |
||||
---|---|---|---|---|---|---|---|---|---|---|
Л/мин | Об/мин | ssu | cSt | psi | бар | psi | бар | ˚F | ˚C | |
TXV2.5 | 513 | 640 | 50,000 | 10,500 | 125 | 8.6 | 175 | 12.1 | 375 | 190 |
TXV3 | 1,043 | 640 | 50,000 | 10,500 | 125 | 8.6 | 175 | 12.1 | 375 | 190 |
Фланцы трубы.
Модель насоса | Станадрт | Опционально |
---|---|---|
TXV2.5 | 21 ⁄2" NPT |
21⁄2" Weld; 2", 21⁄2", 3" Vic |
TXV3 | 3" NPT | 3" Weld; 3" Vic |
Общие характеристики насоса.
Доступные модели | TXV2.5 TXV3 |
Номинальный диапозон расхода | TXV2.5: 302 - 513 л / мин TXV3: 662 - 1043 л / мин |
Перепад давления | 125 фунтов на кв. Дюйм (8,6 бар) |
Макс. рабочее давление (MAWP) | 175 фунтов на кв. Дюйм (12,1 бар) |
Вязкость | 0.2 - 10,500 cP |
Температура | TXV: от -25 до 375 ° F (от -32 до 191 ° C) |
Мин/Макс скорость (об / мин) | TXV: 200 - 640 |
Первичные материалы конструкции | Чугун |
Ориентация соединения | Боковой вход | Верхний выход |
Материалы лопасти | TXV: бронза |
Параметры | Соединения: NPT, Weld, Victaulic Эластомеры: стандарт FKM, опция PTFE Клапан: устойчивый к коррозии Входной фильтр, переходник гидравлического двигателя |
Доступные сертификаты | Гидростатический тест Тест производительности Тест NPSH Материал (фактический или типовой) Габаритные (только насос или агрегат) |
Размеры
Модель насоса | L | W | H | Примерный вес | ||
---|---|---|---|---|---|---|
TXV2.5 | дюймы | 17-3/4 | 10-3/4 | 9-5/8 | 90 фунтов | |
мм | 450.9 | 273.1 | 244.5 | 41 кг | ||
TXV3 | дюймы | 19-4/9 | 13-1/2 | 12-4/5 | 149 фунтов | |
мм | 493.7 | 342.9 | 325.4 | 68 кг |
Материалы конструкции
Модель насоса | Детали под давлением | Материал |
---|---|---|
TXV2.5, TXV3 | Цилиндр, головки, крышка предохранительного клапана | Чугун: ASTM A48 |
Параметры насоса
Параметры | Описание |
---|---|
Параметры ориентации | Двойной конец: привод насоса с обеих сторон |
Параметры портов | Верхний выход: выходное отверстие смещено на 90 ° относительно входа. |
Варианты подключения | NPT (резьбовой), сварной, Victaulic |
Варианты монтажа | Только насос с адаптером гидравлического двигателя и / или сетчатым фильтром на входе |
Варианты уплотнения | Одинарное механическое уплотнение Blackmer Манжета - Turcon |
Параметры лопасти
Материал | Темпратурные ограничения | Вязкость |
---|---|---|
Бронза | от -25°F до 350°F (от -32°C до 177°C) | 105 - 10,500 cP |
Duravane | от -25°F до 240°F (-32°C до 115°C) | 0.2 - 4,250 cP |
EC Laminate | от -25°F до 350°F (от -32°C до 177°C) | 0.2 - 8,500 cP |
Варианты эластомеров
Модель насоса | Материал | Температурные ограничения |
---|---|---|
TXV2.5, TXV3 | FKM | от -25°F до 350°F (от -32°C до 177°C) |
Комплекты для обслуживания
Модель | Описание | Номер | ||
---|---|---|---|---|
TXV2.5B | Комплект - Обслуживание | 898954 | ||
TXV3B | Комплект - Обслуживание | 898955 |
