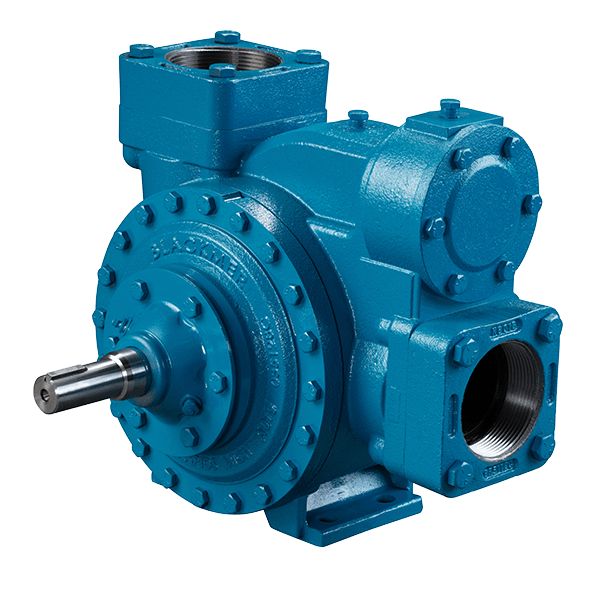

Пластинчато-шиберные насосы Blackmer серии XL 2-4 дюйма

Пластинчато-шиберные насосы Blackmer серии XL 2-4 дюйма

Разработанная для использования на нефтеперерабатывающих заводах, заводах по производству смазочного масла и в общей промышленности для обработки, наполнения и перекачки, насосная линия XL, входящая в линейку пластинчато-шиберных насосов Iron Line, оснащена сменными корпусами, вкладышами и концевыми дисками, которые позволяют легко восстанавливать насос. насосную камеру в состояние как новое, не снимая насос с трубопровода.

Особенности и преимущества:

  • Конструкция из ковкого чугуна с внутренним предохранительным клапаном.
  • Конструкция торцевого уплотнения и шарикоподшипника Blackmer обеспечивает максимальную надежность.
  • Симметричная опора подшипника обеспечивает равномерную нагрузку и износ для длительного срока службы.
  • Регулируемый предохранительный клапан защищает насос от чрезмерного давления.
  • Наружные шарикоподшипники изолированы от перекачиваемой жидкости механическими уплотнениями, чтобы продлить срок службы подшипников и минимизировать риск загрязнения.
  • Преимущества технологии скользящих лопастей:
    • Уникальная конструкция пластинчатого насоса самонастраивается на износ для поддержания расхода.
    • Отличные возможности самовсасывания и сухого хода.
    • Конструкция с лопастями обеспечивает стабильную работу и бесперебойную работу.
    • Простота обслуживания: лопатки можно легко заменить, не снимая насос с трубопроводной системы.
    • Высокая высота всасывания и возможность снятия изоляции.
    • Низкие эксплуатационные расходы и низкие затраты в течение жизненного цикла.


Применение:

  • Приложения НПЗ.
  • Заводы по производству смазочных масел.
  • Общая промышленность.
  • Обработка заявок.
  • Заполнение заявлений.
  • Заявки на перевод.

Производительность и технические характеристики


Доступные модели  XL2
XL3
XL4
Номинальный диапозон расхода  XL2: 14 - 95 галлонов в минуту (53 - 359 л / мин)
XL3: 24 - 192 галлона в минуту (192 - 726 л / мин)
XL4: 104 - 345 галлонов в минуту (394 - 1306 л / мин)
Перепад давления 150 фунтов на кв. Дюйм (10,3 бар)
Макс. рабочее давление (MAWP) 350 фунтов на квадратный дюйм (24,1 бар)
Вязкость 0.2 - 4,250 cP
Температура  От -25 до 240 ° F (от -32 до 115 ° C)
Мин/Макс скорость (об / мин) XL2, XL3: 125–780
XL4: 125–640
Первичные материалы конструкции Ковкий чугун
Ориентация соединения Боковой вход | Верхний выход
Лопастные материалы Duravane
EC Laminate
Чугун ЕС
Доступные сертификаты Гидростатический тест
Тест производительности
Тест NPSH
Материал (фактический или типовой)
Габаритные (только насос или агрегат)


Размеры


Модель насоса   L W H Приблизительный вес
XL2 Дюймы 13-4/9 11 10 85 фунтов
мм 341.3 281 254 38.6 кг
XL3 Дюймы 15-15/16 15-7/8 13-3/8 160 фунтов
мм 404.8 403.2 339.7 72.6 кг
XL4 Дюймы 16-7/16 16-15/16 15-7/16 205 фунтов
мм 417.5 430.2 392.2 93 кг

Материалы конструкции

Деталь Модели Материал
Корпус, головки, крышка предохранительного клапана Все XL модели Ковкий чугун: ASTM 536
Втулка XL2B, XL3B Ковкий чугун: ASTM 536
XL4C Чугун: ASTM A48

Параметры насоса

Параметры Описание
Параметры ориентации Правая рука: ВХОД справа, если смотреть с ведомой стороны
Левая рука: ВХОД слева, если смотреть с ведомой стороны
Параметры портов Верхний выход: выходное отверстие смещено на 90º относительно входа.
Параметры подключение NPT (с резьбой)
Параметры монтажа Только насос
Установка: насос, двигатель, опорная плита, муфты, ограждения
Параметры уплотнения Одинарное механическое уплотнение Blackmer


Паметры лопасти

Материал Темпратурные ограничения Вязкость
Duravane от -25°F до 240°F (-32°C до 115°C) 0.2 - 4,250 cP
EC Laminate от -25°F до 240°F (-32°C до 115°C) 0.2 - 4,250 cP
Чугун от -25°F до 240°F (-32°C до 115°C)  105 - 4,250 cP


Параметры эластомера

Материал Темпратурные ограничения
FKM от -15°F до 240°F (от -26°C до 115°C)
PTFE - SS Spring от 0°F до 240°F (от -18°C до 115°C)
Buna-N от -15°F до 240°F (от -26°C до 115°C)


Комплекты для технического обслуживания

Модели Описание Номер
XL2B Комплект - обслуживания 898963
XL2B Ремкомплект 899063
XL3B Комплект - обслуживания 898964
XL3B Ремкомплект  899064
XL4C Комплект - обслуживания 898965
XL4C Ремкомплект  899065
