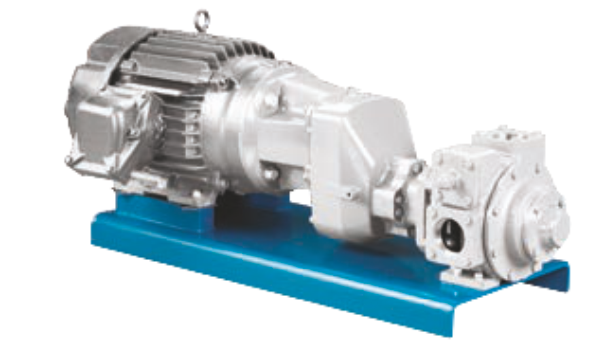

Шиберные насосы Blackmer серии GNX

Пластинчато-лопастные насосы Blackmer® серии GNX - единственные на рынке бесцентровые объемные насосы с пониженной скоростью, подходящие как для переносных, так и для стационарных применений. Отказавшись от муфт и обеспечив настоящую конструкцию с нулевой центровкой, компания Blackmer в серии GNX объединила все преимущества насосов без центровки, такие как максимальная надежность и продолжительность работы, с многочисленными преимуществами лопастно-фрикционной технологии, такими как самовсасывание, обрыв линии, рекуперация продукта, возможность работы всухую, перекачка твердых частиц, гибкость в отношении тонких и толстых вязкостей и КПД насоса от 70% до 90%

Эти насосы Blackmer®, входящие в линейку пластинчато-шиберных насосов Iron, являются единственными на рынке негерметичными поршневыми насосами с пониженной скоростью вращения. Они подходят как для портативных, так и для стационарных применений. Насосы серии GNX включают в себя проверенные функции насосов серии GX предыдущих поколений Blackmer, но выводят их на новый уровень благодаря использованию одноступенчатого редуктора промышленного класса. Этот инновационный новый редуктор устанавливается между двигателем и насосом и удерживается на месте постоянным резьбовым соединением, которое создает структурную связь между высокоскоростной и низкоскоростной сторонами системы. Это приводит к тому, что насос не требует повторной регулировки ни при первоначальной установке, ни после процедуры технического обслуживания, что обеспечивает повышенное спокойствие оператора. Предварительно залитая композитная опорная плита GNX добавляет дополнительную ценность насосу, редуктору и двигателю, обеспечивая непревзойденную ровность поверхности, значительное гашение вибрации и снижение затрат на установку.

Насосы серий GNX и GNXH предназначены для работы с широким спектром неагрессивных, чистых промышленных жидкостей и нефтепродуктов и доступны в размерах 2, 2,5, 3 и 4 дюйма. Насосы серии GNX имеют ориентацию отверстий 90 °, а насосы серии GNXH - ориентацию отверстий 180 °.

Решения без выравнивания.

Насосы серии GNX, входящие в линейку пластинчато-роликовых насосов Iron Line, включают в себя проверенные временем характеристики унаследованных от Blackmer насосов серии GX, но выводят их на новый уровень благодаря установке одноступенчатого редуктора коммерческого класса, двигателя и опорной плиты. Этот инновационный новый редуктор помещается между двигателем и насосом и постоянно удерживается на одной линии с помощью обработанных штифтовых соединений. Комплект образует единую конструктивную единицу, полностью связанную между высокоскоростной и низкоскоростной сторонами. В результате достигается непревзойденная простота установки и технического обслуживания и улучшается спокойствие операторов установок. Это исключает возможность неожиданного выхода из строя муфты и упрощает каждое плановое техническое обслуживание.

Компоненты узла серии GNX.

Насос.

Действие скользящей лопасти.

• Уникальная конструкция насоса со скользящими лопастями саморегулируется с учетом износа для поддержания скорости потока.
• Раздвижная лопастная конструкция обеспечивает устойчивую производительность и бесперебойную работу
• Отличные возможности самовсасывания и работы всухую - Высокий подъем всасывания и возможность перекрытия линии - Гибкость по вязкости: от 0,2 сП до 4250 сП при использовании одного и того же насоса
• Гибкость по давлению: от 0 до 125 фунтов на кв. дюйм (0 футов TDH - 290 футов TDH) без чувствительности к работе BEP.
• Простота обслуживания: лопатки можно легко заменить без демонтажа насоса из трубопроводной системы.
• Низкое техническое обслуживание и низкая стоимость жизненного цикла.

Межподшипниковая конструкция.

В лопастных насосах используется симметричная опора подшипника, которая воспринимает нагрузку на вал с обеих сторон:

• Результат - незначительный прогиб вала.
• Повышает надежность уплотнений, подшипников и вала и увеличивает срок службы насоса.

Конструкция предохранительного клапана.

Лопастные насосы имеют полнопортовую конструкцию быстро открывающегося перепускного клапана.

• Давление растрескивания равно полному давлению рециркуляции.
• Оптимизирует размеры двигателя.
• Предотвращает снижение давления насоса (т.е. полезный диапазон равен производительности насоса).

Двигатель.

Полный ассортимент NEMA.

Двигатели с фаской C в наличии.

• Мощность: 1 л.с. - 50 л.с. (0,7 кВт - 40 кВт).
• Электропитание: 1-фазное или 3-фазное, 190/240/380/460/575 вольт, 60 Гц или 50 Гц.
• Инверторный режим работы (номинал VFD) для постоянного снижения крутящего момента от 2:1 до 10:1
• Номиналы: TEFC или взрывобезопасный отдел 1.
• Доступен полный ассортимент двигателей IEC B5.
• Рекомендуется местный поставщик, однако при покупке у Blackmer: - 3-фазный, 380 вольт, 50 Гц - Номинальные параметры: ATEX Ex d или Ex nAМ.

Коробка передач.

Фланец двигателя:

• С-образный или D-фланцевый интерфейс между редуктором и двигателем фиксирует положение и устраняет необходимость в выравнивании валов

Корпус редуктора:

• Усиленные подшипники и вал, а также резервуар для смазочного масла увеличенного размера обеспечивают коэффициент обслуживания >4,0 при полном номинальном крутящем моменте.
• Одноступенчатое снижение скорости идеально подходит для желаемого диапазона скоростей (200-815 об/мин на выходе).
• Многочисленные варианты соотношения обеспечивают гибкость скорости для достижения желаемого расхода.

Переходник для насоса:

• Переходник увеличенного размера крепит редуктор к головке насоса.
• Запатентованный редуктор с полым отверстием принимает стандартный вал насоса без муфты.
• Положение удерживается штифтовым соединением между насосом и редуктором, что исключает необходимость выравнивания вала. Насос не потеряет центровку во время работы, технического обслуживания или при установке/перестановке агрегата.

Базовая плита.

Стальная опорная плита.

• Модернизированная гнутая сталь с приваренными по всей длине накладками для двигателя.
• Встроенные анкерные отверстия.
• Допуск плоскостности обеспечивает ровную точку крепления.

Композитная полимербетонная опорная плита.

Предварительная цементация для снижения затрат на установку Коррозионная стойкость:

• Не ржавеет и не корродирует.
• Исключает необходимость в краске или дорогостоящих защитных покрытиях.

Максимальная надежность:

• Плоскостность 0,002 дюйма на фут исключает необходимость вторичной обработки и обеспечивает ровную монтажную поверхность на весь срок службы.
• В 24 раза лучшее демпфирование вибрации обеспечивает снижение усталости вращающихся элементов (двигателя, редуктора и насоса).

Особенности и преимущества:

• Насосы пониженной скорости, не требующие регулировки.
• Надежный зубчатый редуктор промышленного класса с расширенным передаточным числом.
• Устраняет традиционные муфты.
• Удерживание ротора между конструкцией подшипников увеличивает срок службы механического уплотнения.
• Компактность за счет встроенной конструкции с тесным соединением.
• Конструкция без выравнивания сокращает время простоя и упрощает обслуживание.
• Гибкое соединение - варианты 90 ° и 180 °
• Коррозионно-стойкая композитная опорная плита с предварительно залитым раствором, плоскостность 0,002 дюйма на фут и 24-кратное усиление гашения вибрации стали.

Преимущества технологии скользящих лопастей:

• Уникальная конструкция пластинчатого насоса самонастраивается на износ для поддержания расхода.
• Отличные возможности самовсасывания и сухого хода.
• Конструкция с лопастями обеспечивает стабильную работу и бесперебойную работу.
• Простота обслуживания: лопатки можно легко заменить, не снимая насос с трубопроводной системы.
• Высокая высота всасывания и возможность снятия изоляции.
• Низкие эксплуатационные расходы и низкие затраты в течение жизненного цикла.

Примеры работы:

Применение

Некоррозионные, чистые промышленные жидкости:

• Мазут.
• Смазочные масла.
• Реактивное топливо.
• Бензин.
• Пищевые масла.

Растворители и разбавители:

• Сложные эфиры.
• Кетоны.
• Нафта.
• Эфиры.
• Амины.
• Ароматика.
• Спирты.
• Терпены.
• Гликоли.

Производительность и технические характеристики

Общие характеристики:

Доступные модели	GNX2, GNX2.5, GNX3, GNX4, GNXH2, GNXH2.5, GNXH3, GNXH4
Номинальный диапозон расхода	GNX2: 26 - 325 л/мин GNX2.5: 45 - 587 л/мин GNX3: 379 - 1041 л/мин GNX4: 946 - 1893 л/мин
Перепад давления	2 дюйма и 2,5 дюйма: 125 фунтов на кв. Дюйм (8,6 бар) 3 дюйма и 4 дюйма: 100 фунтов на кв. Дюйм (6,9 бар)
Макс. рабочее давление (MAWP)	175 фунтов на кв. Дюйм (12,1 бар)
Вязкость	0.2 - 4,250 cP
Температура	От -25 до 240 ° F (от -32 до 115 ° C)
Мин/Макс скорость (об / мин)	2 дюйма и 2,5 дюйма: 323 - 814 об / мин 3 дюйма: 332 - 700 об / мин 4 дюйма: 257 - 563 об / мин
Основные материалы конструкции	Ковкий чугун, чугун
Ориентация соединения	Боковой вход | Верхний выход (GNX) Боковой вход | Боковой выход (GNXH)
Материалы лопасти	Duravane EC Laminate Чугун
Доступные сертификаты	Гидростатический тест Тест производительности Тест NPSH Материал (фактический или типовой) Габаритные (только насос или агрегат)

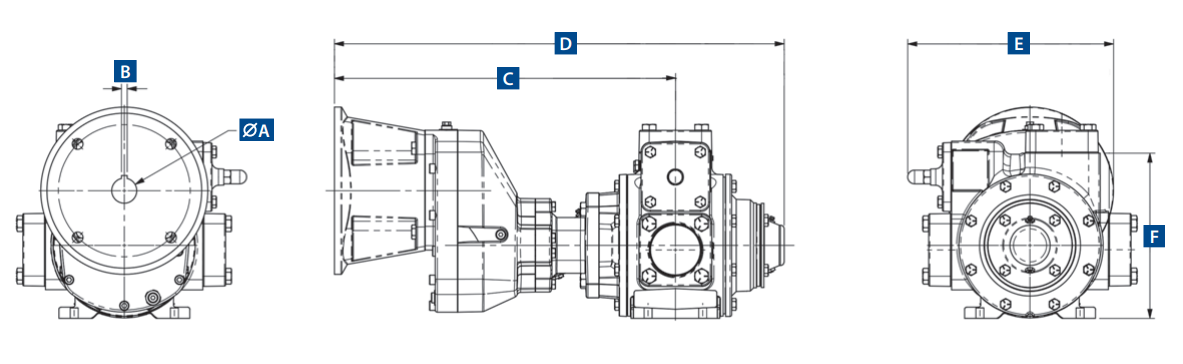

Размер мотора	⌀ A	B	C
			GNX(H)2	GNX(H)2.5	GNX(H)3	GNX(H)4
NEMA 140TC	7/8"	3/16"	16 15/16"	—	—	—
NEMA 180TC	1 1/8"	1/4"	17 1/4"		21 5/8"	—
NEMA 210TC	1 3/8"	5/16"	18"		23 7/8"	26 15/16"
NEMA 250TC	1 5/8"	3/8"	-		23 7/8"	26 15/16"
NEMA 280TC	1 7/8"	1/2"	-	—	24 1/2"	26 15/16"
NEMA 320TC	2 1/8"	1/2"	-	—	27	29 3/8"
IEC 100/112	28 м	8 мм	17 7/8"		—	—
