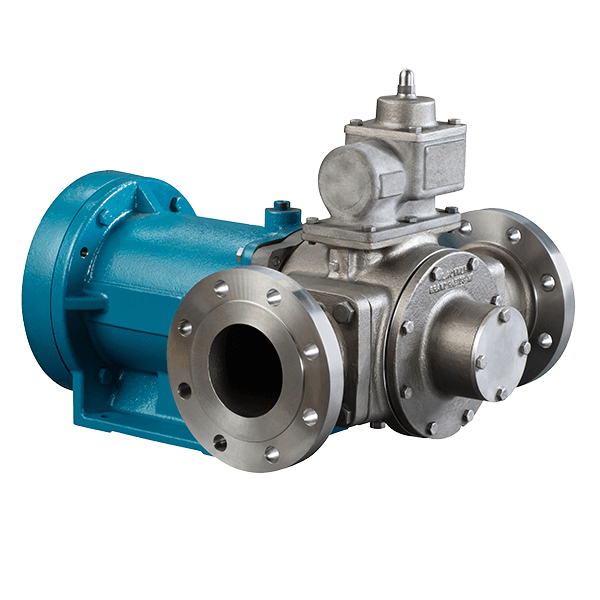

Пластинчато-шиберные насосы Blackmer® серии SMVP, входящие в линейку насосов из нержавеющей стали, изготовлены из нержавеющей стали и сочетают в себе проверенную технологию пластинчато-скользящих пластин с магнитной муфтой без уплотнения. Результатом является долговечная работа без утечек, которая сводит к минимуму отходы продукта и значительно повышает производительность. Отсутствие протечек в шахте повышает безопасность как для персонала, так и для окружающей среды, поскольку это означает не только отсутствие потерь жидкости, но также отсутствие выбросов летучих органических соединений (ЛОС) и опасных загрязнителей воздуха (HAP).

Признавая необходимость полной герметизации дорогостоящих и труднодоступных дорогостоящих и/или опасных химических веществ, компания Blackmer®, бренд продукции PSG®, компании Dover, объединила свою проверенную технологию пластинчато-лопастного насоса с магнитной муфтой без уплотнения, создав пластинчато-лопастной насос SMVP серии без уплотнения с магнитным приводом. Безопасная, надежная и эффективная перекачка кислот, каустиков и растворителей является ключевой задачей для широкого спектра промышленных производств, и бессальниковый насос SMVP помогает облегчить эти проблемы, обеспечивая абсолютно бесперебойную работу. Отсутствие утечки вала повышает как личную безопасность, так и безопасность окружающей среды, поскольку это означает не только отсутствие потерь жидкости, но и отсутствие выбросов летучих органических соединений (ЛОС) и опасных загрязнителей воздуха (ОЗВ).

Эти насосы идеально подходят для безопасной перекачки критически важных, ценных, опасных или трудно герметизируемых жидкостей. 6-лопастная конструкция способствует снижению уровня шума в насосах, обеспечивая быструю и бесшумную работу.

Насосы серии SMVP с расходом от 4 до 215 галлонов США в минуту (от 15 до 813 л / мин) и рабочими температурами от -40 до 200 ° F (от -40 ° C до 93 ° C) обладают наилучшими комбинированными характеристиками. стабильно высокий уровень производительности, энергоэффективность, безотказная работа и низкие затраты на техническое обслуживание.

Шиберные насосы серии Blackmer серии SMVP

Особенности и преимущества:



  • Конструкция из нержавеющей стали 316 с металлизированными углеродными подшипниками скольжения и неметаллическими лопатками для увеличения срока службы.
  • Насосы Blackmer без уплотнения разработаны с самосмазывающимися подшипниками скольжения из угольного графита и без контакта металла с металлом; эта специальная конструкция позволяет работать всухую при грунтовании и зачистке линий.
  • Отсутствие проблем с обслуживанием и / или утилизацией системы барьерной жидкости.
  • Все модели насосов Blackmer без уплотнения имеют уникальную конструкцию подшипников и головок, которая позволяет небольшому количеству перекачиваемой жидкости циркулировать через защитный кожух и поверхности подшипников; этот положительный поток жидкости сводит к минимуму повышение температуры для максимального срока службы подшипников.
  • Модели насосов Blackmer без уплотнения в стандартной комплектации оснащены самариево-кобальтовыми магнитами; этот редкоземельный материал предотвращает деградацию постоянного магнита при возникновении неблагоприятных условий эксплуатации или безотказной работы.
  • Сменные концевые диски позволяют легко восстановить насосную камеру до состояния, аналогичного новому, без снятия насоса с трубопровода.
  • Конструкция и работа насоса сводят к минимуму сдвиг и перемешивание.
  • Симметричная опора подшипника обеспечивает равномерную нагрузку и износ для длительного срока службы.
  • Регулируемый предохранительный клапан защищает насос от чрезмерного давления.
  • Преимущества технологии скользящих лопастей:
    • Уникальная конструкция пластинчатого насоса самонастраивается на износ для поддержания расхода.
    • Отличные возможности самовсасывания и сухого хода.
    • Конструкция с лопастями обеспечивает стабильную работу и бесперебойную работу.
    • Простота обслуживания: лопатки можно легко заменить, не снимая насос с трубопроводной системы.
    • Высокая высота всасывания и возможность снятия изоляции.
    • Низкие эксплуатационные расходы и низкие затраты в течение жизненного цикла.


Эффективность скользящих лопастей, безсальниковая надежность.

Конструкция со скользящими лопастями в сочетании с магнитной муфтой без уплотнений идеально подходит для удовлетворения растущей потребности в отсутствии утечек из вала при работе с дорогими, опасными или трудноуплотняемыми жидкостями.

Эксплуатационные преимущества:

  • Самарий-кобальтовые магниты.
  • Увеличенный срок службы подшипников.
  • Возможность работы всухую.
  • Охлаждающие каналы.
  • Стабильно высокий уровень производительности.
  • Сдерживание может.
  • Сливные пробки.

Скорость потока и температурные возможности

Насосы SMVP имеют расход от 4 до 215 галлонов США в минуту (от 15 до 813 л/мин) и рабочие температуры от -40°F до 200°F (от -40°C до 93°C).

Конструкция.

Эти насосы с магнитной муфтой изготовлены из нержавеющей стали. Насосы SMVP сочетают в себе наилучшие характеристики стабильно высокого уровня производительности, энергоэффективности, бесперебойной работы и низких затрат на техническое обслуживание.

Надежная технология.

Шиберные насосы серии Blackmer серии SMVP

Пластинчато-роторные насосы Blackmer уже давно являются предпочтительной технологией для работы с летучими органическими соединениями (ЛОС) и широким спектром других жидкостей от вязких до вязких. Компания Blackmer объединила эту проверенную конструкцию со скользящими лопастями с магнитной муфтой без уплотнений, чтобы удовлетворить растущую потребность в нулевой утечке через вал при работе с дорогостоящими, опасными или трудно уплотняемыми жидкостями.

Экологические проблемы, безопасность на рабочем месте, требования Агентства по охране окружающей среды и местные органы власти в настоящее время требуют использования наилучшей доступной технологии контроля (BACT) для предотвращения неорганизованных выбросов. Именно такую технологию управления обеспечивают насосы Blackmer SMVP.

Качество мирового уровня от начала до конца.

Насосы SMVP производятся и испытываются в соответствии с сертификацией ISO 9001. Всемирная репутация компании Blackmer в области превосходного качества продукции начинается с обширных исследований и разработок, автоматизированного проектирования, интегрированных производственных возможностей и отличной помощи в применении.

В некоторых случаях для выбора правильного бессальникового насоса может потребоваться более подробная информация, чем представлена здесь. Ваш представитель Blackmer может помочь вам подобрать правильное оборудование, чтобы обеспечить наилучшую возможную производительность для вашего конкретного применения.

Применение:

  • Ацетальдегид, 100%.
  • Ацетофенон.
  • Акриловая кислота.
  • Мышьяковая кислота.
  • Бензилхлорид, 100%.
  • Циклогексан.
  • Дихлорбензол, Орто.
  • Диизоцианат.
  • Спирт этиловый.
  • Формальдегид.
  • Гексан, сухой.
  • Пероксид водорода.
  • Сероводород.
  • Метилэтилкетон.
  • Фенол.
  • Толуол.
  • Ксилол.


Опции и характеристики.

  • Корпус: коррозионностойкая нержавеющая сталь.
  • Сливные пробки: позволяют легко сливать воду, входят в стандартную комплектацию всех моделей.
  • Торцевые диски: Модели SMVP15 и 30 — карбон; Модели SMVP50, 100 и 200 — Chem Disc.
  • Ротор и вал: нержавеющая сталь 316
  • Лопасти: Duravane или дополнительный ламинат с увеличенным зазором.
  • Эластомер: ПТФЭ.
  • Подшипники: графит, пропитанный металлом
  • Магниты: самарий-кобальт
  • Корпус муфты: из ковкого чугуна с отверстием для датчика температуры с резьбой NPT
  • Модели SMVP15 и 30 — нержавеющая сталь 316. Модели SMVP50, 100 и 200 — Alloy C.
  • Фланцы: ANSI 150 фунтов.
  • Опция адаптера муфты двигателя: позволяет устанавливать двигатель или редуктор на лапах NEMA на опорную плиту на насосном узле.

Принцип работы:


Шиберные насосы серии Blackmer серии SMVP

Производительность и технические характеристики

Доступные модели  SMVP15
SMVP30
SMVP50
SMVP100
SMVP200
SMVP300
Номинальный диапозон расхода  SMVP15: 4-62 л/мин
SMVP30: 23-142 л/мин
SMVP50: 4-251 л/мин
SMVP100: 38 - 416 л/мин
SMVP200: 208-813 л/мин
SMVP300: 416 - 1287 л/мин
Перепад давления SMVP15 / 30/50/100: 125 фунтов на кв. Дюйм (8,6 бар)
SMVP200 / 300: 6,9 бар (100 фунтов на кв. Дюйм)
Макс. рабочее давление (MAWP) SMVP15 / 30/50/100: 175 фунтов на кв. Дюйм (12,1 бар)
SMVP200 / 300: 10,3 бар (150 фунтов на кв. Дюйм)
Вязкость SMVP15/30: 0.2 - 1,050 cP
SMVP50/100: 0.2 - 2,100 cP
SMVP200/300: 0.2 - 5,250 cP
Температура  От -25 до 200 ° F (от -40 до 93 ° C)
Мин/Макс скорость (об / мин) SMVP15/30: 640 - 1750
SMVP50: 420 - 1750
SMVP100: 350 - 1750
SMVP200/300: 420 - 1150
Основные материалы конструкции Нержавеющая сталь, дуплексная нержавеющая сталь
Ориентация соединения Боковой вход | Боковой выход
Материалы лопасти Duravane
Доступные сертификаты Гидростатический тест
Тест производительности
Тест NPSH
Материал (фактический или типовой)
Габаритные (только насос или агрегат)


Данные магнитной муфты

Модель насоса Размер муфты Крутящий момент (фут/фунт) Рама двигателя Nema
Размер
SMVP15
SMVP30
MC10 10 143TC-145TC
182TC-184TC
MC20 30 182TC-184TC
213TC-215TC
SMVP50
SMVP100
MC60 60 182TC-184TC
213TC-215TC
254TC-256TC
SMVP200 MC130 130 254TC-256TC
284TC-286TC



Размеры

Шиберные насосы серии Blackmer серии SMVP

Модель мм A B1 C1 D G M P S Прибл. Вес.
Меньше мотора
SMVP15
SMVP30
мм 321 327 229 92 - 203 121 79 36 кг
SMVP50
SMVP100
мм 386 292 229 191 - 279 140 111 57 кг
SMVP200 мм 470 448 283 273 216 508 159 170 140 кг

1 Показан размер корпуса двигателя 213TC-215TC для моделей от SMVP15 до SMVP100 и размер корпуса двигателя 254TC-256TC для модели SMVP200.



Материалы конструкции

Часть Модель Материал
Цилиндр  SMVP15, 30
SMVP50, 100, 200, 300
16 Нержавеющая сталь, ASTM A743, CF8M
Дуплексная нержавеющая сталь: ASTM a890-4A
Головки Серии SMVP Нержавеющая сталь 316, ASTM A743, CF-8M

Параметры насоса

Параметры Описание
Параметры ориентации Правая рука: ВХОД справа, если смотреть с ведомой стороны
Левая рука: ВХОД слева, если смотреть с ведомой стороны
Параметры портов Боковой выход: выход 180 °, линейное отверстие
Варианты подключения Встроенный ANSI, класс 150
Варианты монтажа

Только насос
Установка: насос, двигатель, опорная плита, муфты, ограждения


Параметры лопасти

Материал

Темпратурные ограничения

Вязкость

Duravane

От -40 ° F до 200 ° F (от -40 ° C до 93 ° C)

SMVP15/30: 0.2 - 1,050 cP
SMVP50/100: 0.2 - 2,100 cP
SMVP200/300: 0.2 - 4,250 cP

Варианты эластомеров

Материал Температурные ограничения
PTFE - SS Spring От -40 ° F до 200 ° F (от -40 ° C до 93 ° C)

Комплекты для обслуживания

Модели Описание Номер
SMVP15C Комплект - Обслуживание 898938
SMVP15C Ремкомплект 899038
SMVP30C Комплект - Обслуживание 898939
SMVP30C Ремкомплект  899039
SMVP50C Комплект - Обслуживание 898940
SMVP50C Ремкомплект  899040
SMVP100C Комплект - Обслуживание 898941
SMVP100C Ремкомплект  899041
SMVP200C Комплект - Обслуживание 898942
SMVP200C Ремкомплект  899042
SMVP300C Комплект - Обслуживание 898942
SMVP300C Ремкомплект  899042
