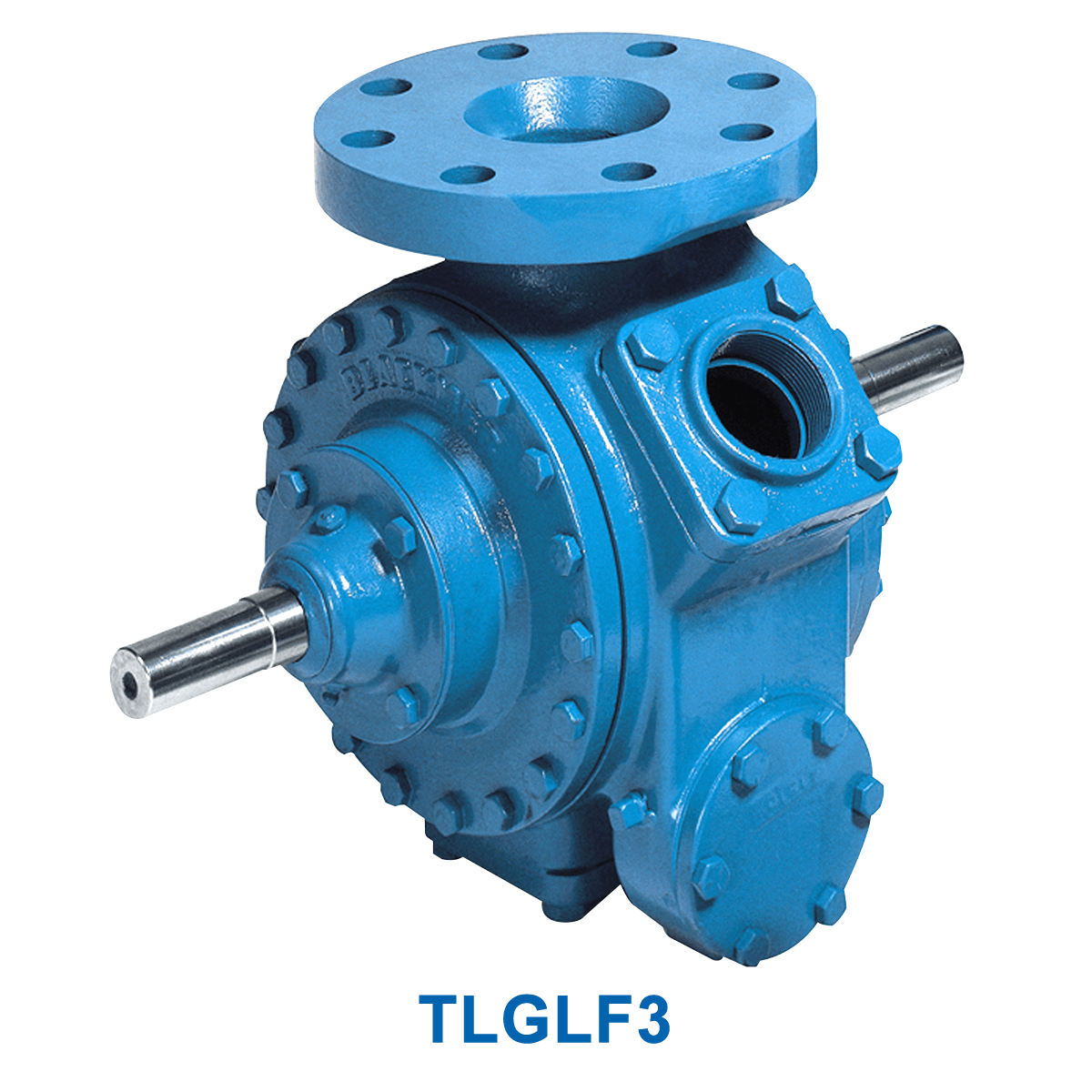

Насосы Blackmer серии TLGLF

Насосы Blackmer® TLGLF с раздвижными лопастями, признанные лидером в производстве насосов для грузовых автомобилей, работающих на сжиженном газе, - это выбор всех производителей грузовиков для перевозки бобтейлов и транспортных средств, а также продавцов пропана для грузовых насосов с фланцевым креплением. Насосы TLGLF известны своей надежностью, высоким расходом, тихой надежной работой и простотой обслуживания и ремонта.

Пластинчато-шиберные насосы Blackmer® TLGLF - это пропановые автомобильные насосы с фланцевым креплением.

Эти насосы, внесенные в список UL для пропана, бутана и безводного аммиака, представлены в трех моделях: 3-дюймовые TLGLF3, 3-дюймовые GLF3HD и 4-дюймовые TLGLF4. Насосы TLGLF4 с максимальной производительностью 350 галлонов в минуту (1325 л / мин) предназначены для погрузки и разгрузки при транспортировке. В то время как TLGLF3, разработанный для использования с грузовиками с бобтейлами, имеет скорость потока 129 галлонов в минуту (488 л / мин), что идеально подходит для резервуаров меньшего размера. Модель TLGLF3HD с увеличенной скоростью потока, которая на 55% больше, чем у TLGLF3, обеспечивает скорость потока 201 галлон в минуту (760 л / мин), что идеально для грузовиков с бобтейлами большой вместимости, которые часто имеют цистерны размером 7000 галлонов.

Все насосы TLGLF обеспечивают максимальный перепад давления 125 фунтов на квадратный дюйм (8,62 бар) и могут приводиться в движение валом отбора мощности или гидравлическим двигателем с использованием набора переходников. Прямой монтаж этих пропановых насосов устраняет необходимость во впускных трубах, запорном клапане и внешнем сетчатом фильтре, которые могут ограничивать поток и вызывать проблемы с испарением.

Результат - более плавная работа и более длительный срок службы насоса. Эти пропановые насосы также имеют гильзы для подавления кавитации, которые снижают шум, вибрацию и износ, вызванные кавитацией.

Лопастные насосы TLGLF обеспечивают многочисленные преимущества для операторов грузовиков, такие как:

• Технология пластинчато-щелевых насосов лучше всего подходит для перекачки тонких сжиженных газов, таких как LPG.
• Все насосы TLGLF могут быть легко восстановлены до состояния как новые с помощью комплектов для восстановления Blackmer.
• Саморегулирующиеся лопатки поддерживают скорость потока даже по мере износа
• Вкладыш Blackmer для подавления кавитации смягчает вредное воздействие кавитации внутри насоса.
• Возможность работы всухую, что позволяет производить зачистку линии, и высокий подъем всасывания.
• Двусторонний вал для вращения по или против часовой стрелки.
• Вспомогательные всасывающие отверстия для аварийной загрузки и разгрузки.

Характеристики и преимущества

• Насосы включены в список Underwriters Laboratory для сжиженного нефтяного газа и безводного аммиака (NH3).
• Конструкция гильзы для подавления кавитации для снижения шума, вибрации и износа, обычно вызываемых захваченными парами.
• Сменный кожух, вкладыши и концевые диски позволяют легко восстановить насосную камеру до состояния, аналогичного новому.
• Конструкция из ковкого чугуна с внутренним предохранительным клапаном.
• Оснащен двусторонним приводным валом для вращения по или против часовой стрелки, просто меняя положение насоса.
• Содержит вспомогательный заборный порт, который можно использовать для аварийной разгрузки другого резервуара или транспорта.
• Надежные насосы для быстрой и бесшумной работы, обеспечивающие стабильную работу и бесперебойную работу.
• Конструкция торцевого уплотнения и шарикоподшипника Blackmer обеспечивает максимальную надежность.
• Симметричная опора подшипника обеспечивает равномерную нагрузку и износ для длительного срока службы.
• Внутренний предохранительный клапан защищает насос от чрезмерного давления.
• Наружные шарикоподшипники изолированы от перекачиваемой жидкости механическими уплотнениями, чтобы продлить срок службы подшипников и минимизировать риск загрязнения.
• Преимущества технологии скользящих лопастей:
  • Уникальная конструкция пластинчатого насоса самонастраивается на износ для поддержания расхода.
  • Отличные возможности самовсасывания и сухого хода.
  • Конструкция с лопастями обеспечивает стабильную работу и бесперебойную работу.
  • Простота обслуживания: лопатки можно легко заменить, не снимая насос с трубопроводной системы.
  • Высокая высота всасывания и возможность снятия изоляции.
  • Низкие эксплуатационные расходы и низкие затраты в течение жизненного цикла.

Применение

Прямые установлены мобильные установки на:

• Бобтейл грузовики.
• Транспортные грузовики.
• Сжиженный углеводородный газ.
• Бутан.
• Безводный аммиак

UL-перечисленные для использования в пропане, бутане и безводном аммиаке.

Вкладыши для подавления кавитации снижают уровень шума.

Насосы Blackmer TLGLF оснащены шумоподавляющими вкладышами. Эта технология снижает шум в его источнике за счет уменьшения количества кавитации в насосе.



Снижение уровня кавитации также уменьшает вибрацию и износ. Внезапное схлопывание пузырьков пара внутри насоса называется кавитацией. Позволяя контролируемому количеству жидкости под давлением нагнетания стравливаться обратно к всасыванию насоса, пузырьки пара схлопываются в течение более длительного периода времени.

В результате снижается уровень шума, вибрации и износа. Кавитация может быть разрушительной для компонентов насоса и даже привести к отказу системы. Чтобы узнать, как в пластинчато-лопастных насосах Blackmer TLGLF используется революционный вкладыш для подавления кавитации, который смягчает и даже устраняет вредное воздействие кавитации на насос, посетите сайт blackmer.com/cavitation.

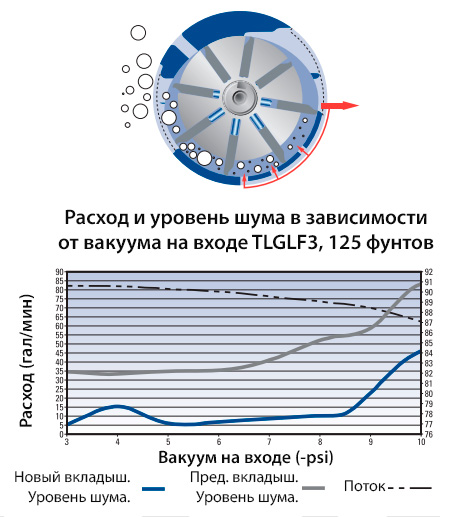

Как показано на диаграмме, снижение уровня шума может быть весьма значительным. Аналогичное снижение уровня шума было измерено в насосах TLGLF4.

Преимущества скользящих лопастей.

Нагнетательные насосы Blackmer произвели революцию в насосной промышленности благодаря своей уникальной технологии скользящих лопастей. Эта революционная конструкция вращающихся лопастей позволяет насосам автоматически регулировать износ, чтобы поддерживать скорость потока. Эта конструкция шиберного насоса обеспечивает отличные характеристики самовсасывания и работы всухую, а также обеспечивает стабильную производительность и безотказную работу.

• Уникальная конструкция лопастного насоса саморегулируется в зависимости от износа для поддержания скорости потока
• Отличное самовсасывание, устраняет необходимость в дорогостоящих системах заливки
• Увеличенная возможность работы всухую, устраняющая неудобства современные системы мониторинга.
• Конструкция со скользящими лопастями обеспечивает стабильную работу и безотказную работу.
• Простота обслуживания: лопасти, вкладыши и диски можно легко заменить, не снимая насос с трубопроводной системы.
• Высокая высота всасывания, превышающая 25 футов (7,6 м), и возможность зачистки трубопроводов для полного опорожнения резервуаров и трубопроводов жидкости.
• Низкие затраты на техническое обслуживание и жизненный цикл, насосы можно восстанавливать и ремонтировать.
• Работа с твердыми частицами, обеспечиваемая большим рабочим объемом и низкими внутренними скоростями
• Гибкая вязкость жидкости от жидкой до густой, устраняет необходимость в дорогостоящих системах нагрева.
• Высокоэффективные лопастные насосы потребляют меньше мощности, чем другие насосы, что означает меньшие затраты на двигатели и электроэнергию для питания насоса.

Привод ВОМ.



Все насосы TLGLF могут приводиться в действие коробкой отбора мощности (ВОМ) через карданные шарниры. При использовании универсальных шарниров необходимо использовать шлицевое шлицевое соединение, должным образом смазанное, на соединительном валу домкрата, чтобы предотвратить усилие на валу насоса.

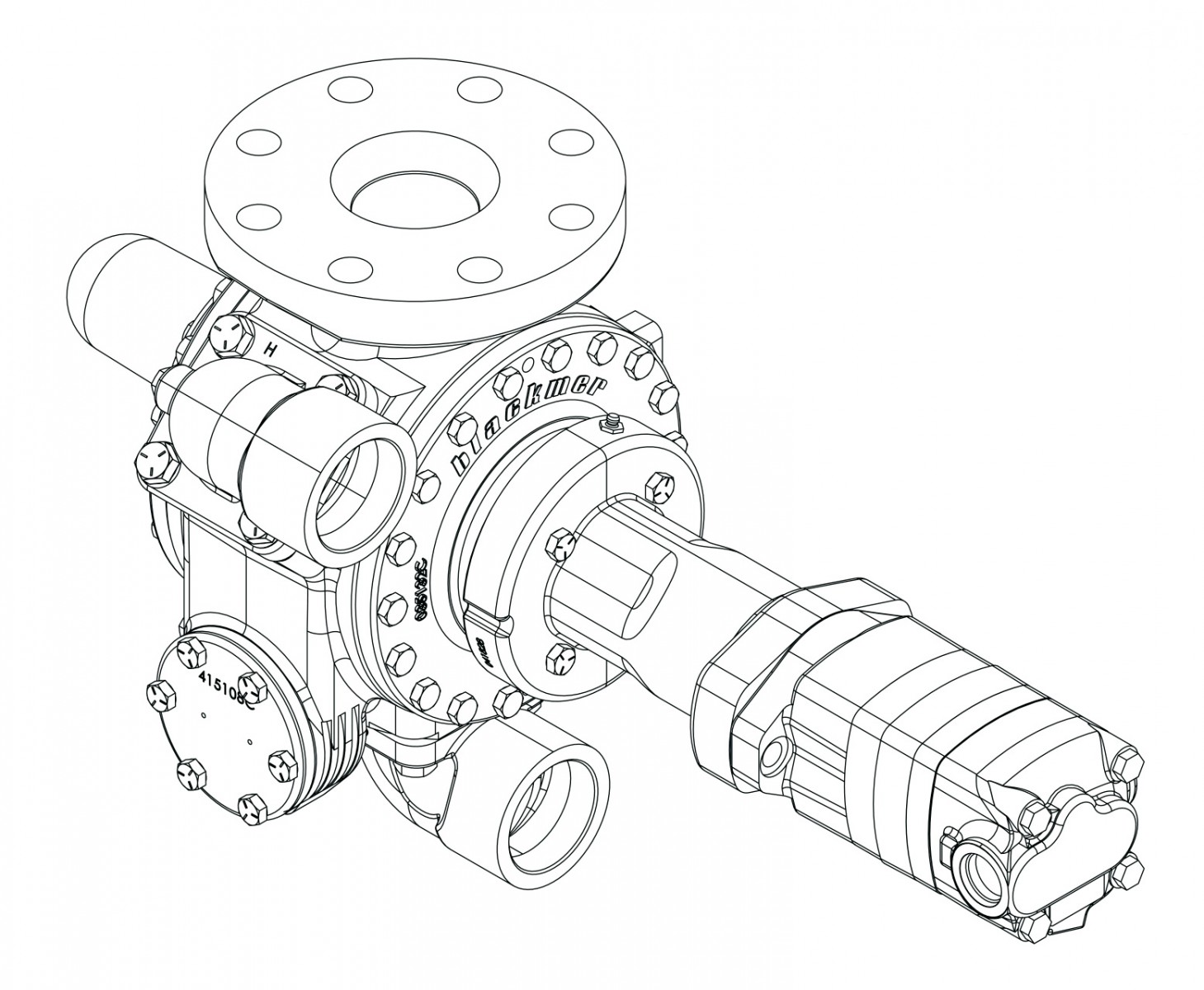

Гидравлический привод.



При использовании адаптера гидравлического двигателя Blackmer все насосы TGLLF могут также приводиться в действие гидравлически. Моноблочный адаптер гидравлического двигателя обеспечивает выравнивание двухболтового гидравлического двигателя SAE с фланцевым соединением и прямым валом со шпонкой.

Производительность и технические характеристики

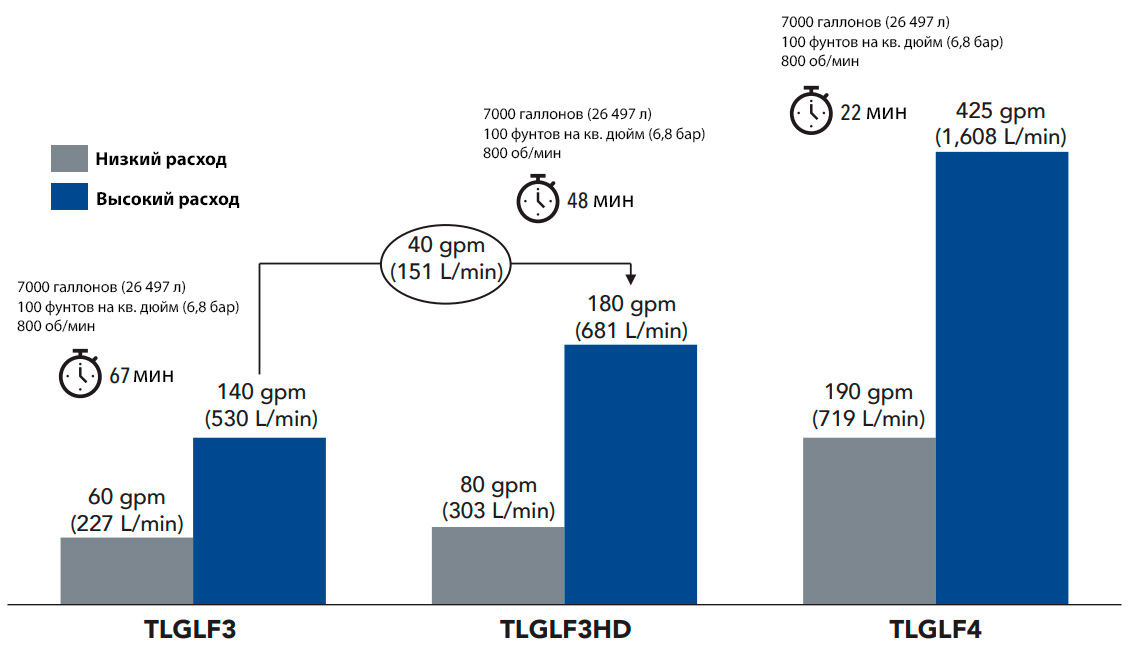

Целевые диапазоны расхода и время разгрузки.



Общие характеристики:

Доступные модели	TLGLF3. TLGLF3HD. TLGLF4.
Номинальный диапозон расхода	TLGLF3: 196-488 л/мин TLGLF3HD: 227-761 л/мин TLGLF4: 488-1325 л/мин
Перепад давления	125 фунтов на квадратный дюйм (8,6 бар)
Макс. рабочее давление (MAWP)	350 фунтов на квадратный дюйм (24,1 бар)
Вязкость	0,2 - 10 CP
Температура	От -25 до 240 ° F (от -32 до 115 ° C)
Мин/Макс скорость (об / мин)	TLGLF3: 400 - 870 TLGLF3HD: 350 - 800 TLGLF4: 350 - 800
Первичные материалы конструкции	Ковкое железо
Ориентация соединения	Боковой вход | Верхний выход
Материалы лопасти	Дюраван
Доступные сертификаты	Гидростатический тест Тест производительности НПШ тест Материал (фактический или типичный) Размерный (только насос или единица)

Модель насоса		L	W	H	Приблизительный вес
TLGLF3C	Дюймы	17-7/8	9-9/16	13-3/8	126 фунтов
	мм	454	242.9	339.7	57.2 кг
TLGLF3HD	Дюймы	20-3/16	12-1/8	17-1/8	149 фунтов
	мм	512	308	435	68 кг
TLGLF4B	Дюймы	20-3/4	17-5/16	13-7/8	220 фунтов
	мм	527.1	439.7	352.4	99.8 кг
